ZJ渣漿泵裝配直觀圖

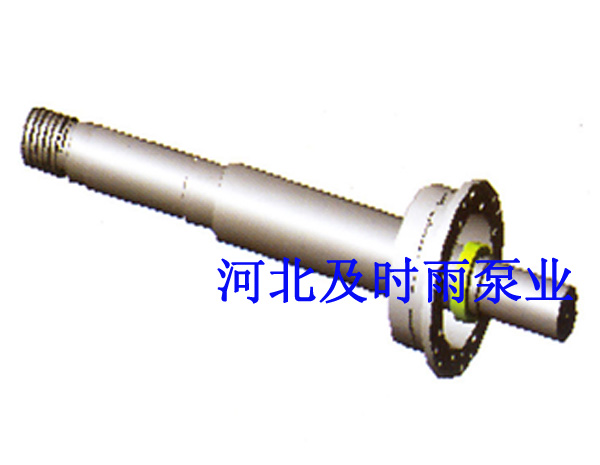

1.安裝軸承、軸承箱、擋套
|

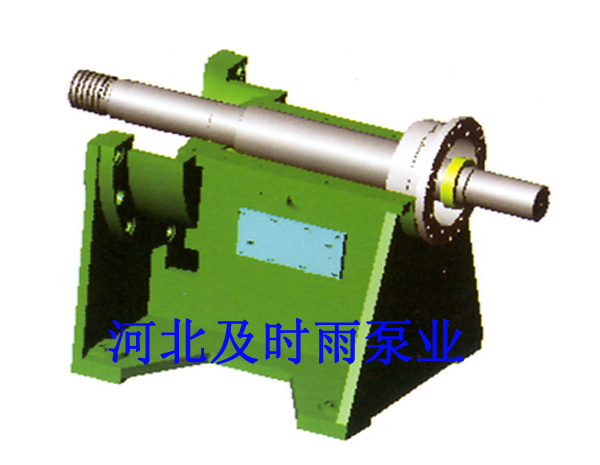

 2.安裝冷卻裝置、蓋板、托架
|

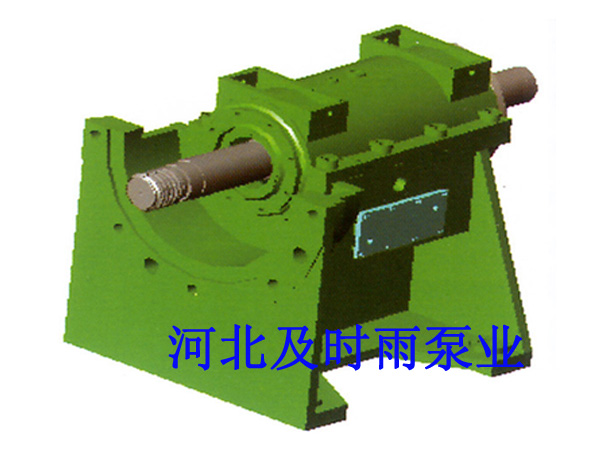

3.安裝托加蓋
|

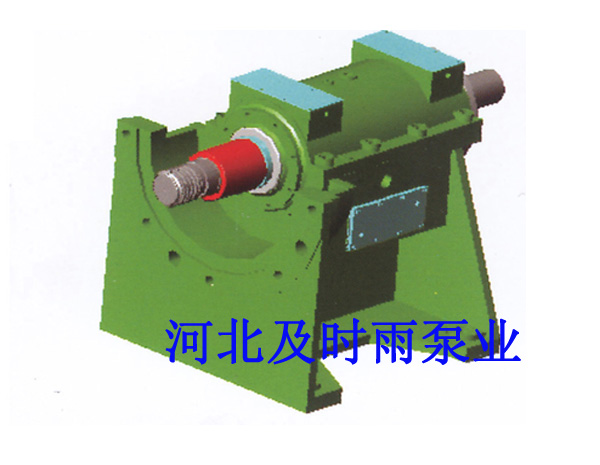

4.安裝前后軸承壓蓋、擋水盤、蓋板、拆卸環、軸套
|

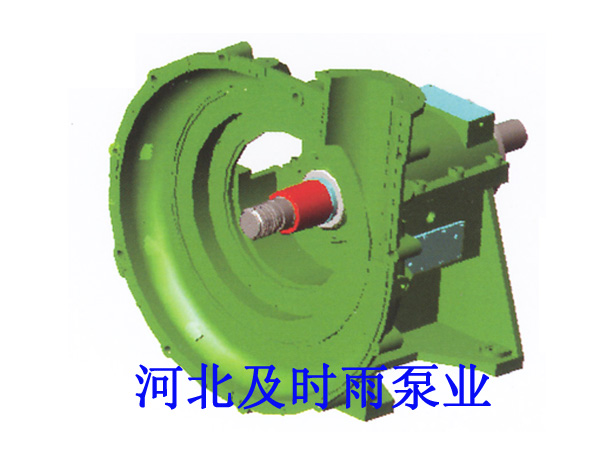

5.安裝后泵殼
|
6.安裝水封環、填料、填料壓蓋、填料箱
|

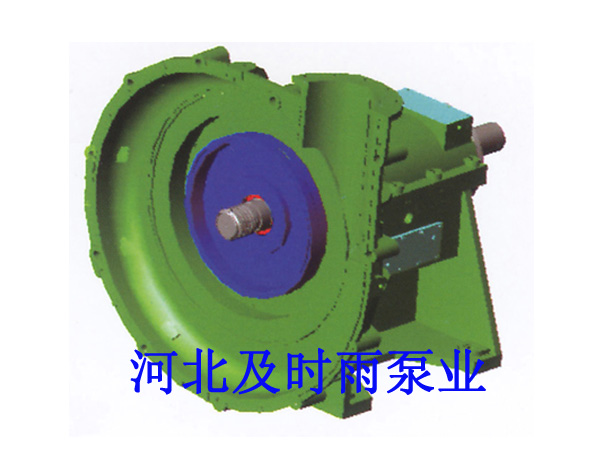

 7.安裝副葉輪
|

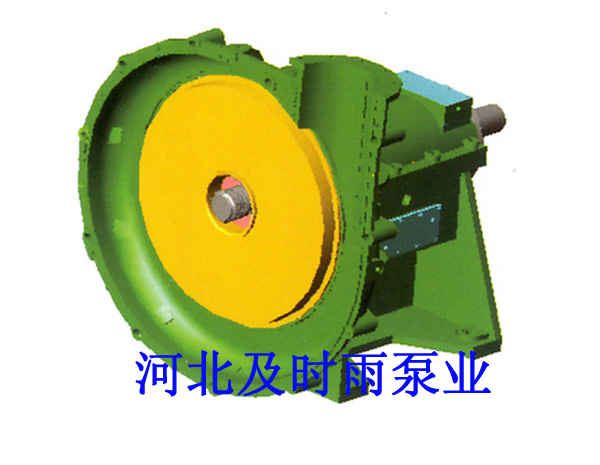

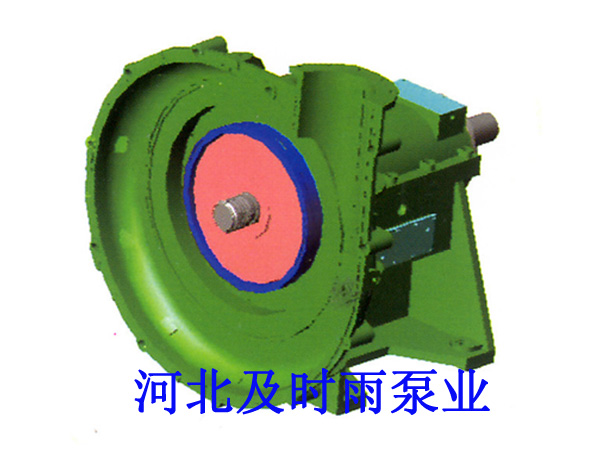

 8.安裝后護板
|

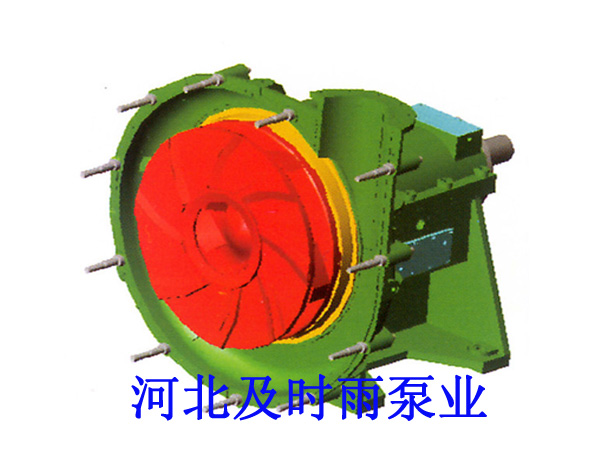

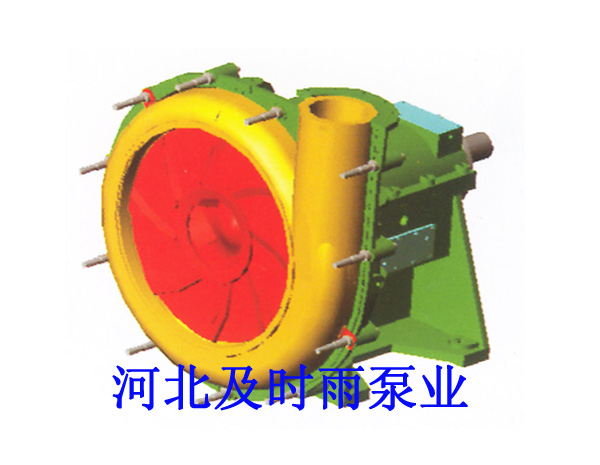

 9.擰上葉輪，安裝雙頭螺絲
|

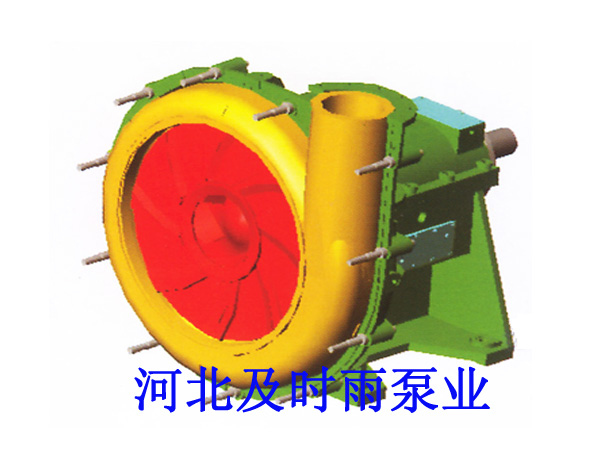

 10.安裝蝸殼
|
 11.用壓板頂住蝸殼，防止下掉
|

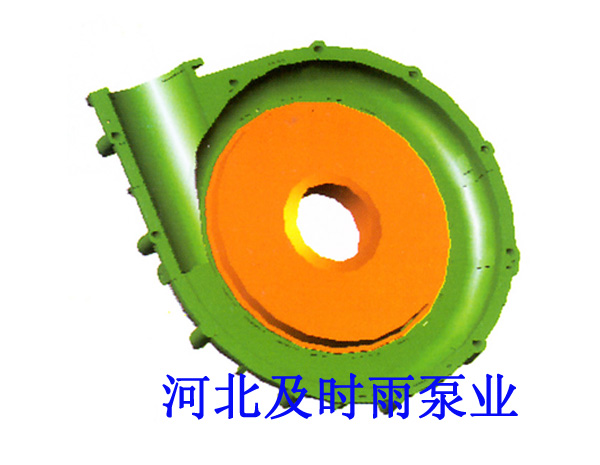

 12.前泵殼上安裝前護板
|

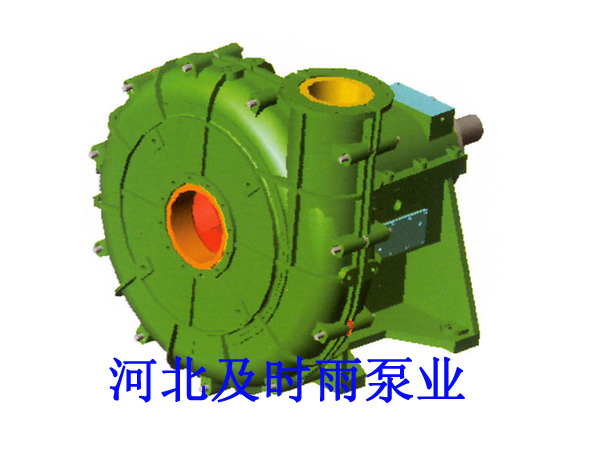

 13.將前泵殼和后泵殼用螺栓聯好
|

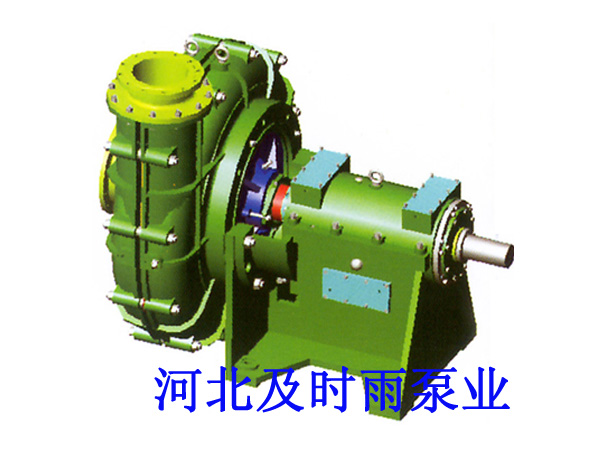

 14.安裝進、出水短管
|

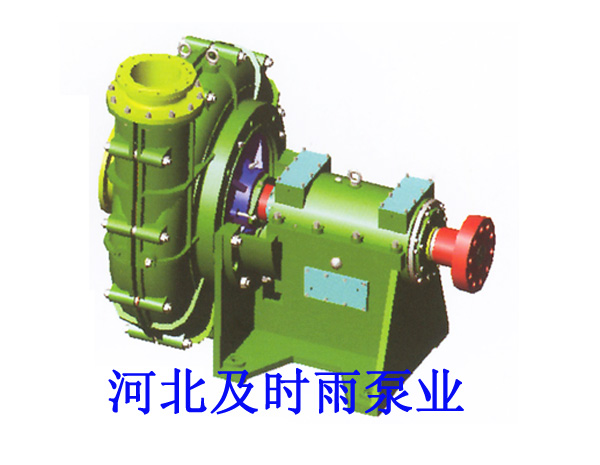

 15.安裝聯軸器
|
